15 de jul. de 2025
Cliente: Unidade Offshore (FPSO) – Módulo de Tratamento de Gás
Data do projeto: Dezembro de 2024
Tecnologia aplicada: Tight-Pipe – Reparo Definitivo Dupla Calha Soldado
Normas atendidas: ASME PCC-2, ASME B31.3, API 1104
Parceiros: Endserv e Nexio Solutions
Desafio

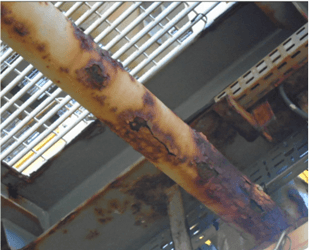

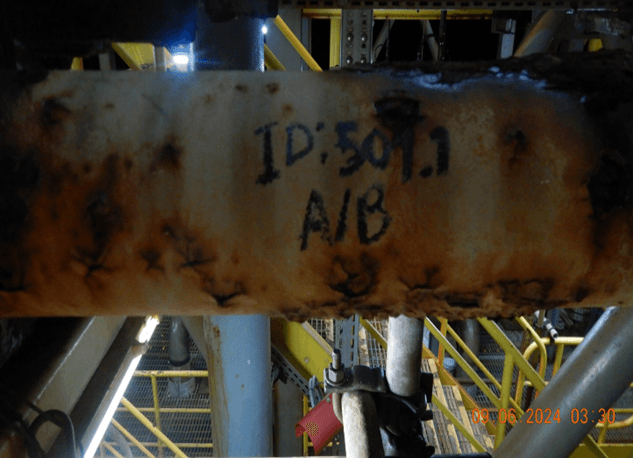

O cliente identificou, por meio de RTIs (Relatórios Técnicos de Inspeção – NR-13), dois pontos críticos de corrosão acentuada e perda de espessura em linhas de 4” no módulo de tratamento de gás do FPSO. A solução convencional exigiria substituição completa dos spools, o que implicaria em alto custo, necessidade de parada, efetivo embarcado elevado e risco de impacto na operação. Diante disso, foi solicitado um reparo emergencial, seguro e definitivo.
Solução proposta
A solução foi a aplicação da tecnologia Tight-Pipe, desenvolvida pela Endserv em parceria com a Petrobras. Trata-se de um sistema dupla calha soldado, baseado em normas internacionais, que garante estanqueidade e resistência sem necessidade de troca dos spools.
Dois reparos foram projetados sob medida:

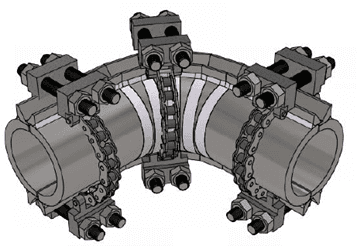

RTI 500: Encapsulamento de curva 90º, com extensão adicional de 200 mm.

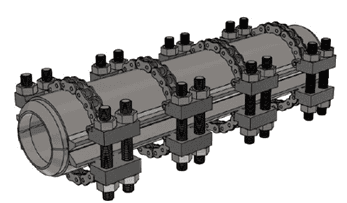

RTI 501: Reparo reto com 800 mm de extensão.
Ambos os reparos foram dimensionados com base nas normas ASME PCC-2, utilizando aço API 5L X52 e vedação em PTFE (Teflon), compatível com o fluido. A instalação foi feita com procedimentos homologados e mão de obra qualificada.
Aplicação técnica
A tubulação foi submetida a testes de espessura e limpeza conforme PCC-2. O Tight-Pipe foi posicionado com auxílio de dispositivos de compressão, garantindo ajuste perfeito e fixação via soldagem conforme API 1104. A solução foi aplicada fora de operação, com a linha inerte, respeitando os limites de pressão da classe 600 e os critérios do cliente para soldagem.
Todo o processo foi documentado e acompanhado por manual de operação específico. Os soldadores foram previamente qualificados para esta tecnologia.
Conclusão
Os reparos foram entregues no prazo, com documentação completa e instalação por equipe treinada. Os benefícios observados foram:
Redução de tempo (-33%) e custo (-50%) em relação ao reparo convencional.
Redução de horas-homem embarcadas.
Eliminação da necessidade de parada operacional.
Atendimento pleno às normas técnicas e de segurança.
A tecnologia Tight-Pipe se consolida como uma alternativa eficaz, segura e econômica para reparos estruturais em tubulações offshore com perda de espessura.
